【SAP Fiori】ODataとは?仕組みと見方を解説

SAP Fiori のアプリは、画面の裏で OData(オーデータ) という決まりを使って SAP のデータを読み書きしています。

この記事では、OData を初めて聞く方に向けて、仕組みを図で説明したうえで、「会社コード」の OData サービスを実際に開いて中身を見ます。

最後に、OData サービスの作り方の 2 通りを紹介します。

OData とは

実務での要件の例

経理の担当から「Fiori のアプリに出ている会社コードのデータが、どこから、どんな形で届いているのかを知りたい」と聞かれた場面を考えます。

この記事では、この依頼を例に画面を追って操作します。例で使うデータは次のとおりです。

データ	この例の値	使うところ
OData サービス	API_COMPANYCODE_SRV(会社コードの一覧を返すサービス)	T-CODE：/IWFND/MAINT_SERVICE で探し、URL に入れます。一覧に出ないときは、システムの管理者に確かめます
エンティティセット	A_CompanyCode	URL のサービス名の後ろに付けて、会社コードのデータを受け取ります
会社コード	1010・1710	キーや $filter の値に入れて、データを絞り込みます
SAP のサーバ	＜ホスト＞:＜ポート＞	URL の先頭です。OData サービスを公開している SAP Gateway のサーバに読み替えます。SAP Gateway は、業務データを持つシステム(バックエンド)と同じシステムに置く構成のほかに、別のサーバ(ハブ)に置く構成もあります

番号は、この記事で使った検証環境のものです。ご自分の環境では、それぞれの番号に読み替えてください。

前提条件として、V2 のサービスを実行するための権限オブジェクト S_SERVICE の権限が必要です。

この要件は、次のように分けて進めます。

要件の部分	どうするか
Fiori アプリの裏のデータの流れを知る	この章で、OData と SAP Gateway の仕組みを確かめます
会社コードの OData サービスを探す	T-CODE：/IWFND/MAINT_SERVICE で API_COMPANYCODE_SRV を探します
返ってくるデータを見る	ブラウザか T-CODE：/IWFND/GW_CLIENT で URL を送り、XML や JSON で中身を見ます
OData サービスを作る	この記事では扱いません。作り方の 2 通りを、最後の章で紹介します

ひとことで言うと

OData(Open Data Protocol)は、URL を送るとデータが返ってくる、Web のデータのやり取りの決まり です。SAP のヘルプは、OData を REST に基づく、データの照会と更新のための Web のプロトコルと説明しています。土台は HTTP です。

OData は OASIS の標準で、もとは Microsoft が開発しました。SAP だけの仕組みではなく、業界の標準の決まりです。

HTTP を使うので、OData はブラウザでも試せます。返ってくるデータの形は、XML か JSON を選べます。

Fiori アプリとの関係

SAP の中で OData を受け付けるのが SAP Gateway です。SAP Gateway は、SAP の機能を OData サービス として公開し、いろいろな端末やアプリから SAP のデータを使えるようにします。

Fiori アプリは、OData でバックエンドのデータを表示し、更新します。OData サービスは、Fiori アプリを動かすのに欠かせない部品です。

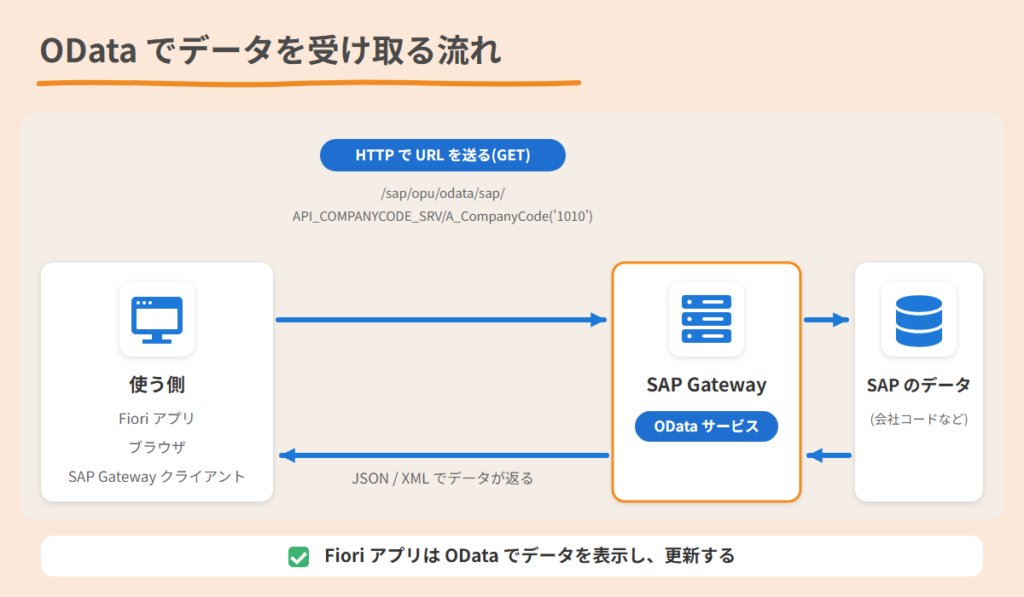

使う側(Fiori アプリ・ブラウザ・SAP Gateway クライアント)が URL を送ると、SAP Gateway の OData サービスが SAP のデータを読み、JSON や XML で返します。

似た名前が出てくるので、ここで整理しておきます。

名前	中身
SAP Gateway	SAP の機能を OData サービスとして公開する仕組みです。
SAP Gateway Foundation(SAP_GWFND)	SAP Gateway の中心になるソフトウェアコンポーネントです。
SAP Gateway クライアント	OData サービスを試すためのツールです(T-CODE：/IWFND/GW_CLIENT)。

V2 と V4

OData には版があり、SAP Gateway Foundation は V2 と V4 に対応しています。この記事で扱うのは V2 のサービスです。

	V2	V4
URL の形	/sap/opu/odata/＜namespace(名称領域)＞/＜サービス名＞/	/sap/opu/odata4/＜サービスグループ ID＞/＜リポジトリ ID＞/＜サービス ID＞/＜版＞(グループ ID とサービス ID には namespace(名称領域) が入ります)
URL の例	/sap/opu/odata/sap/API_COMPANYCODE_SRV/	/sap/opu/odata4/sap/zst006_ui_companycode_o4/srvd/sap/zst006_ui_companycode/0001/
サービスの管理	T-CODE：/IWFND/MAINT_SERVICE	T-CODE：/IWFND/V4_ADMIN(サービスグループの単位で公開)

覚えておきたい用語

用語	意味
サービス	外部のアプリから呼び出せるように公開された OData の窓口です。例: API_COMPANYCODE_SRV
エンティティセット	同じ種類のデータの集まりです。例: 会社コードの集まり A_CompanyCode
エンティティ	エンティティセットの中の 1 件です。例: 会社コード 1010
プロパティ	1 件が持つ項目です。例: 会社コード、会社名、通貨
キー	1 件を一意に決める項目です。例: 会社コード
エンティティタイプ	1 件の形(どんなプロパティとキーを持つか)の定義です。
サービスドキュメント	サービスのいちばん上の説明で、エンティティセットの一覧が書かれています。
$metadata	サービスのデータの形を丸ごと書いた XML です。エンティティタイプ・プロパティ・キーが分かります。
ナビゲーションプロパティ	ある 1 件から、関連する別のデータへのリンクです(例: 製品から、その製品の仕入先へ)。

Excel の表にたとえると、エンティティセットが「表」、エンティティが「行」、プロパティが「列」にあたると考えると分かりやすいでしょう。

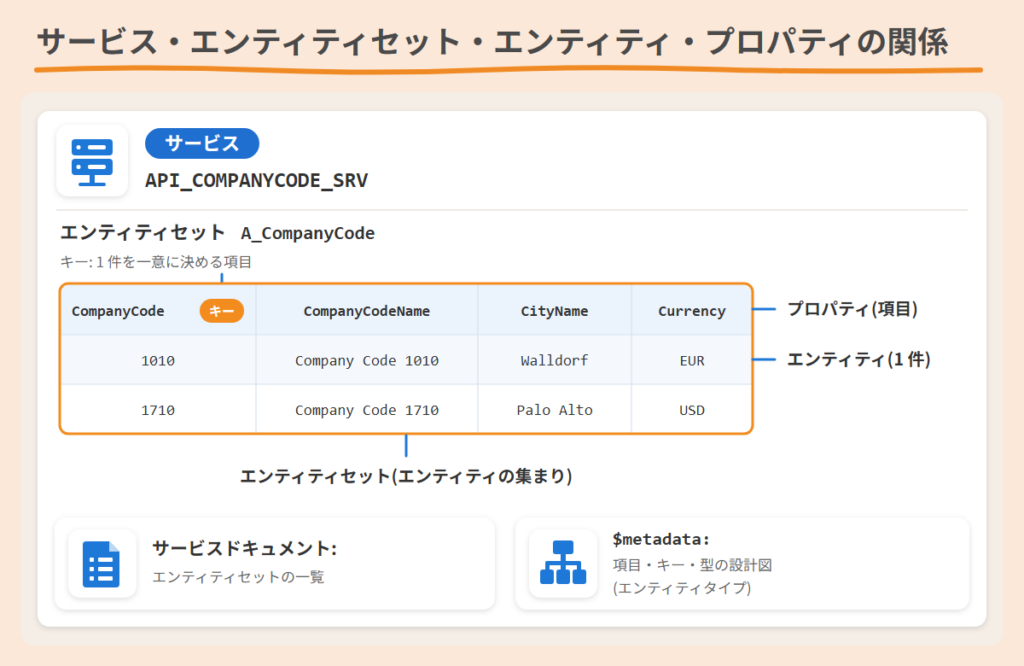

会社コードのサービスを例にした図です。図の表では、1 行が 1 件(エンティティ)、列が項目(プロパティ)にあたります。

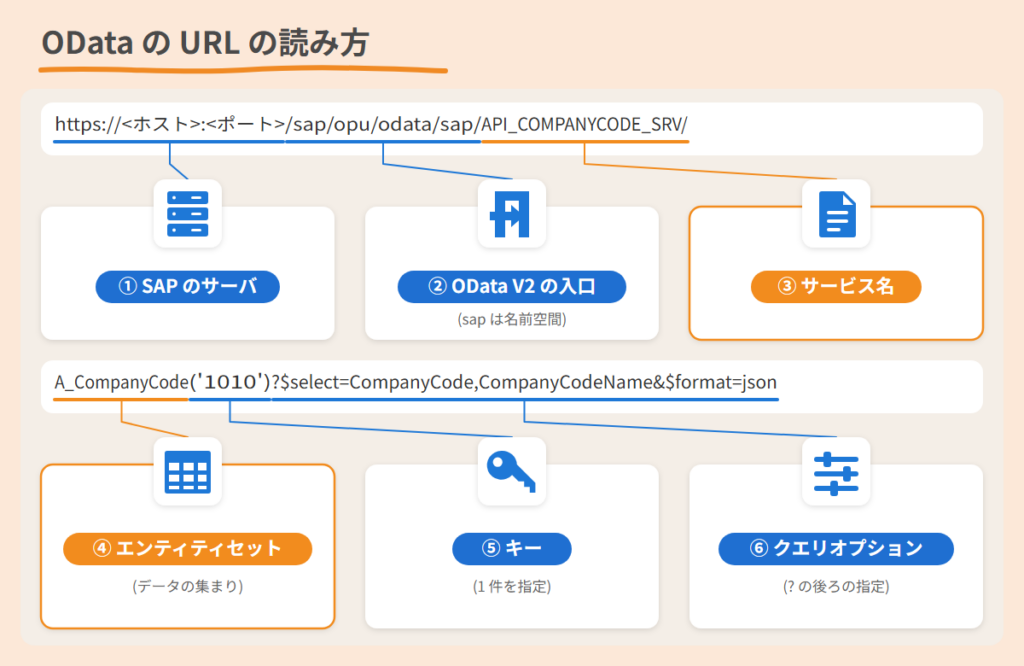

URL の読み方

OData では、どのデータがほしいかを URL で指定します。たとえば、会社コード 1010 の会社コードと会社名を JSON で受け取る URL は次のとおりです。

https://＜ホスト＞:＜ポート＞/sap/opu/odata/sap/API_COMPANYCODE_SRV/A_CompanyCode('1010')?$select=CompanyCode,CompanyCodeName&$format=json

この例では、namespace(名称領域)は sap です。

namespace(名称領域)は、サービスの持ち主を表す部分です。SAP が作ったサービスと、Z・Y で始まる自社のサービスは sap になります。自社で名称領域(/ABC/ など)を予約している会社のサービスは、sap の代わりにその名称領域(例 /sap/opu/odata/abc/…)が入ります。

OData で決められているクエリオプション(システムクエリオプション)は、名前が $ で始まります。よく使うものは次のとおりです。

クエリオプション	意味	例
$format	返す形式。json か xml	$format=json
$top	先頭から何件返すか	$top=3
$skip	先頭から何件飛ばすか($top と組み合わせてページ送り)	$skip=2&$top=3
$filter	条件で絞り込む。eq(等しい)・ne(等しくない)・gt(より大きい)・lt(より小さい)、and・or	$filter=CompanyCode eq '1010'
$select	返す項目を選ぶ	$select=CompanyCode,Currency
$orderby	並べ替え。asc(昇順)・desc(降順)	$orderby=CompanyCode desc
$inlinecount	一覧と一緒に総件数を返す(V2)	$inlinecount=allpages
$expand	関連するデータ(ナビゲーションプロパティの先)も一緒に返す	$expand=＜ナビゲーションプロパティ＞

件数だけがほしいときは、V2 ではエンティティセットの後ろに /$count を付けます(例: A_CompanyCode/$count)。V2 の $count は、? の後ろに付けるクエリオプションではありません。

SEGW で作ったサービスのうち、データを返す処理を自分で ABAP で書いたものでは、$filter・$top・$skip・$orderby・$inlinecount は開発側の実装が必要です。そのため、サービスによっては使えないクエリオプションがあります。CDS ビューをもとにしたサービスでは、フレームワーク(SADL)がこれらのクエリオプションを処理します。

HTTP メソッドと操作

OData では、URL に加えて HTTP メソッド で「何をするか」を伝えます。

HTTP メソッド	操作
GET	データを取得する(1 件・一覧)
POST	データを新しく作成する
PUT	データを更新する(1 件の内容をまるごと送る)
PATCH・MERGE	データの一部の項目だけを送って更新する(送らなかった項目はそのまま)
DELETE	データを削除する

この記事で使うのは、データを取得する GET だけです。POST・PUT・PATCH・MERGE・DELETE は SAP のデータを変えます。中身を見たいだけのときは、GET だけを使うとよいでしょう。

サービスを探す

V2 の OData サービスは、T-CODE：/IWFND/MAINT_SERVICE で一覧を見られます。ここで、サービスの名前と、呼び出せる状態かどうかを確かめます。

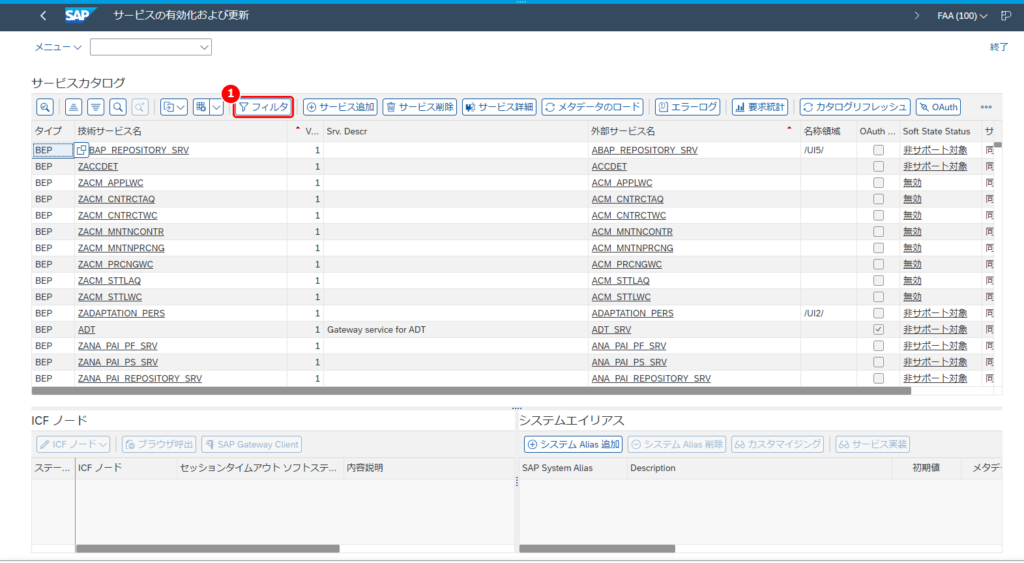

1. T-CODE：/IWFND/MAINT_SERVICE を開く

コマンドフィールドに /n/IWFND/MAINT_SERVICE と入力し、Enter キーを押します。画面「サービスの有効化および更新」が開きます。

上の「サービスカタログ」が登録済みのサービスの一覧で、下が一覧で選んだサービスの詳細(ICF ノードとシステムエイリアス)です。

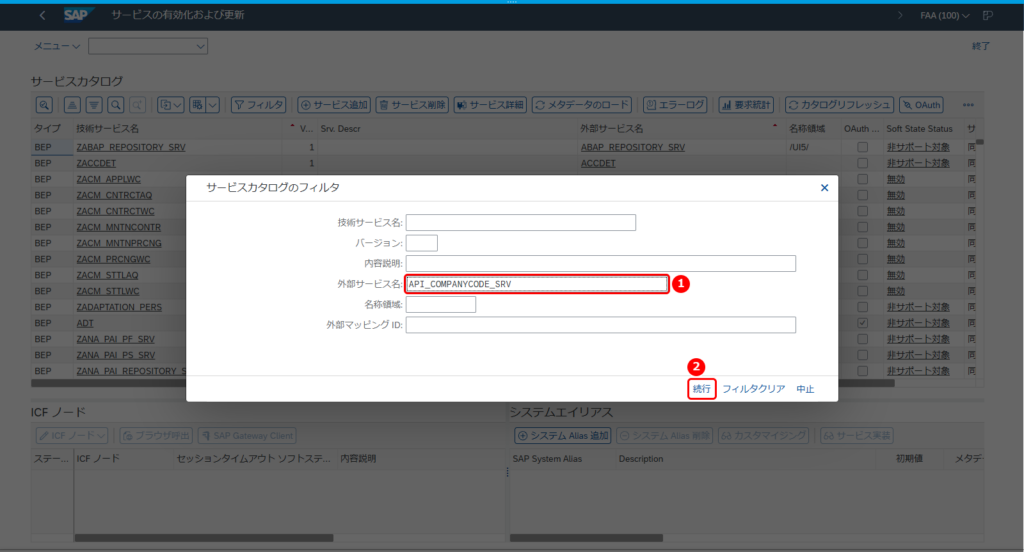

2. サービス名で絞り込む

「フィルタ」を押すと、ダイアログ「サービスカタログのフィルタ」が開きます。外部サービス名に API_COMPANYCODE_SRV と入力し、「続行」を押します。

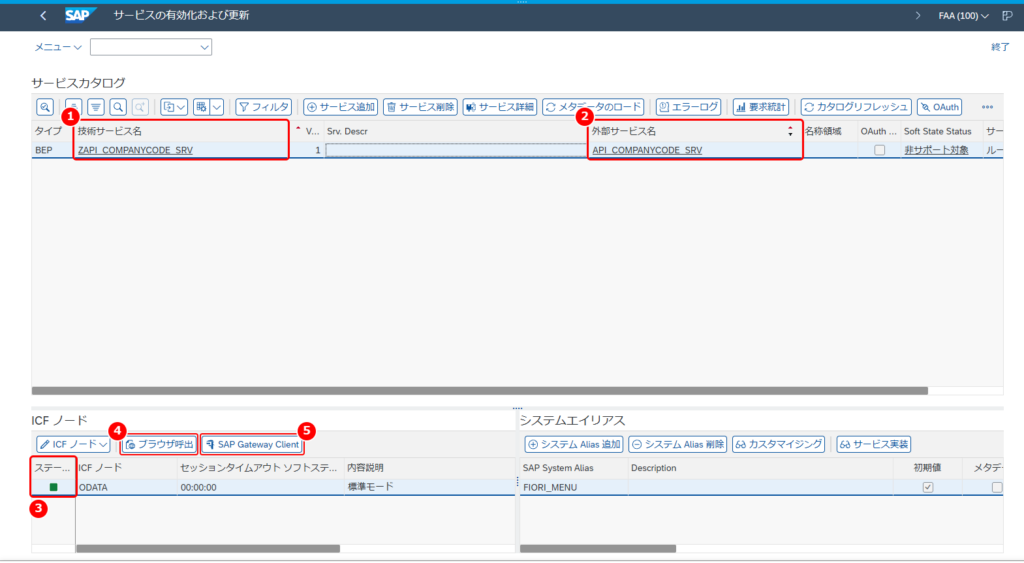

3. サービスの情報を確かめる

この例では、一覧に 1 行だけ表示されました。技術サービス名は ZAPI_COMPANYCODE_SRV、外部サービス名は API_COMPANYCODE_SRV です。URL に入れるのは外部サービス名の API_COMPANYCODE_SRV です。ICF ノード ODATA のステータスは緑のアイコンで、説明は「サービスが有効です」です。

SAP のヘルプによると、V2 のサービスは、サービスごとに ICF ノードがあり、使う前にそれぞれ有効にする必要があります。

ブラウザで OData を開く

ブラウザのアドレス欄に URL を入れて、OData の中身を見ます。

ログオンするクライアントを指定するときは、URL に sap-client=＜クライアント＞ を付けます。? の後ろにほかの指定があるときは &sap-client=＜クライアント＞ です(例: …/API_COMPANYCODE_SRV/?sap-client=100)。sap-client は $ で始まらない指定です。この例では、存在しないクライアント 999 を指定すると、「ログオンに失敗しました」(ステータスコード 401)になりました。

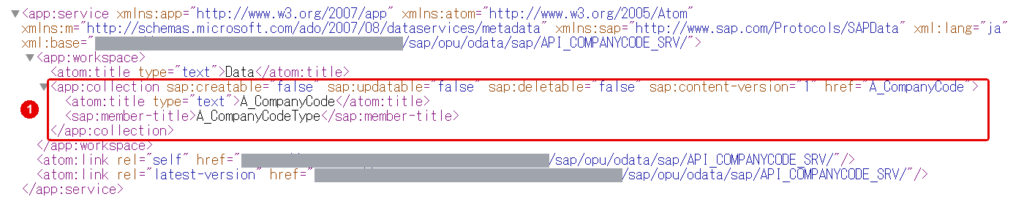

1. サービスドキュメントを開く

サービス名の後ろで止めた URL を開きます。

https://＜ホスト＞:＜ポート＞/sap/opu/odata/sap/API_COMPANYCODE_SRV/

この例では、エンティティセットは A_CompanyCode の 1 つだけです。

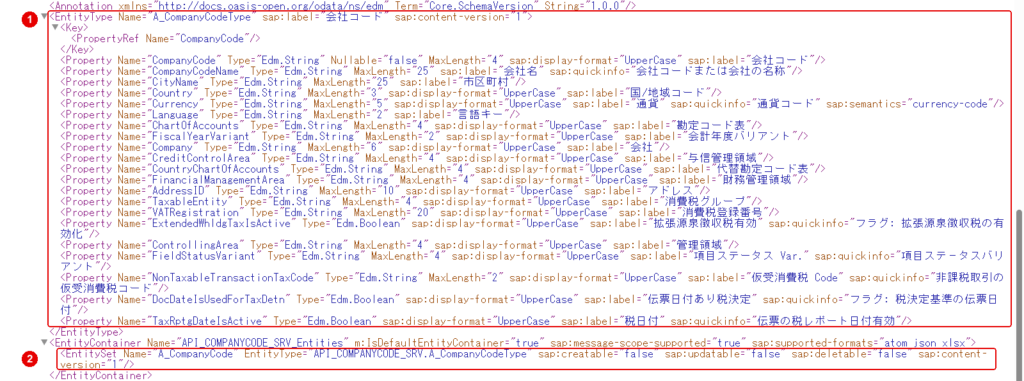

2. $metadata でデータの形を見る

サービス名の後ろに $metadata を付けます。

https://＜ホスト＞:＜ポート＞/sap/opu/odata/sap/API_COMPANYCODE_SRV/$metadata

この例では、エンティティタイプ A_CompanyCodeType のキーは CompanyCode です。プロパティは CompanyCodeName・CityName・Currency など 21 項目あり、sap:label に「会社名」「市区町村」「通貨」のような日本語の項目名が入っています。$metadata は XML でしか取れません。

3. エンティティセットのデータを見る

エンティティセット A_CompanyCode の後ろにクエリオプションを付けます。ここでは、先頭の 2 件($top=2)、4 つの項目($select)を、JSON($format=json)で受け取ります。

https://＜ホスト＞:＜ポート＞/sap/opu/odata/sap/API_COMPANYCODE_SRV/A_CompanyCode?$top=2&$select=CompanyCode,CompanyCodeName,CityName,Currency&$format=json

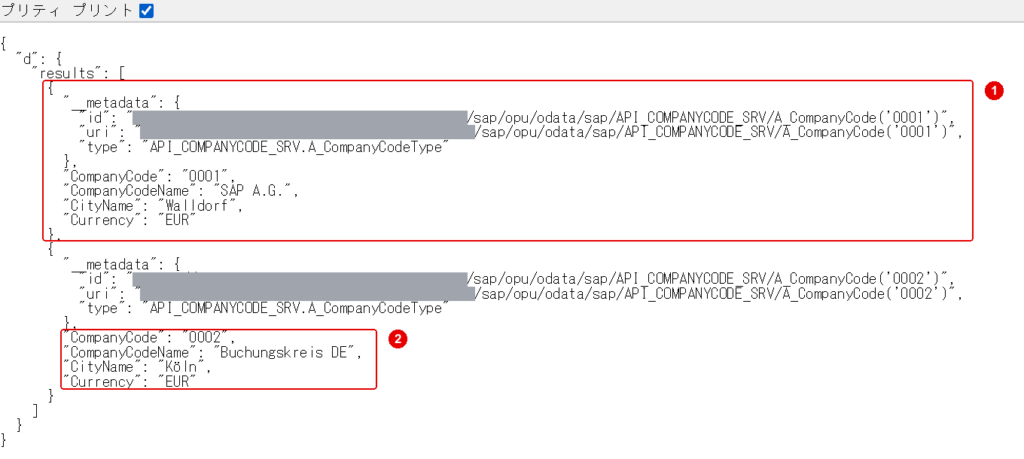

この例では、会社コード 0001 と 0002 の 2 件が返り、$select で選んだ 4 項目だけが入っています。__metadata の uri には、その 1 件を指す URL(A_CompanyCode('0001') など)が入っています。画面は、ブラウザの上の「プリティ プリント」にチェックを付けて、改行と字下げを入れて表示しています。

4. 条件で絞り込む

$filter で条件を付けます。ここでは、会社コードが 1010 または 1710 のものだけを受け取ります。文字の値は ' で囲みます。

https://＜ホスト＞:＜ポート＞/sap/opu/odata/sap/API_COMPANYCODE_SRV/A_CompanyCode?$filter=CompanyCode eq '1010' or CompanyCode eq '1710'&$select=CompanyCode,CompanyCodeName,CityName,Currency&$format=json

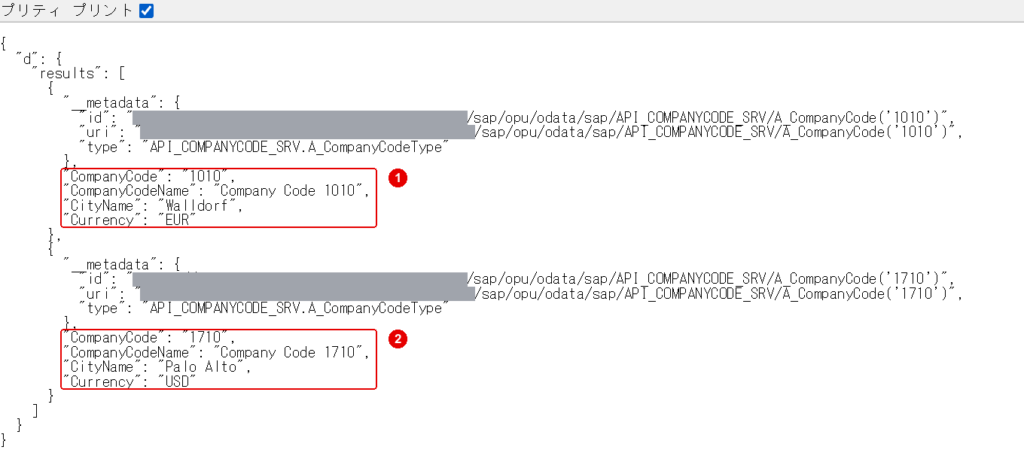

この例では、会社コード 1010 と 1710 の 2 件だけが返りました。

5. 件数を数える

エンティティセットの後ろに /$count を付けると、件数だけが返ります。

https://＜ホスト＞:＜ポート＞/sap/opu/odata/sap/API_COMPANYCODE_SRV/A_CompanyCode/$count

この例では、絞り込みなしの全件の数として、数字だけの 435 が返りました。

SAP Gateway クライアントで試す

SAP Gateway クライアント(T-CODE：/IWFND/GW_CLIENT)は、どの OData サービスでもテストできるツールです。HTTP メソッドを選び、URL を入れて実行します。「サービスを探す」の手順 3 で ⑤「SAP Gateway Client」を押すと、要求 URI にそのサービスの URL が入った状態で開きます。

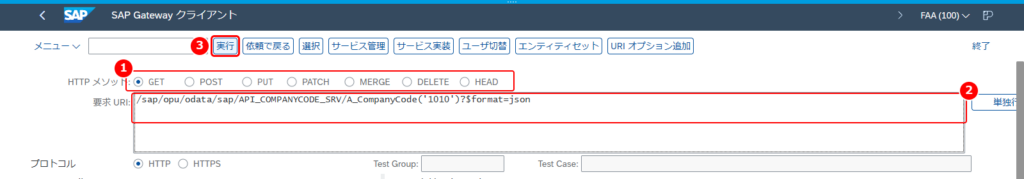

1. 要求 URI を入れて実行する

要求 URI を書き換えて、「実行」を押します。

この例では、会社コード 1010 の 1 件を JSON で受け取るよう、要求 URI に /sap/opu/odata/sap/API_COMPANYCODE_SRV/A_CompanyCode('1010')?$format=json を入れています。画面の HTTP メソッドには、表にない HEAD もあります。

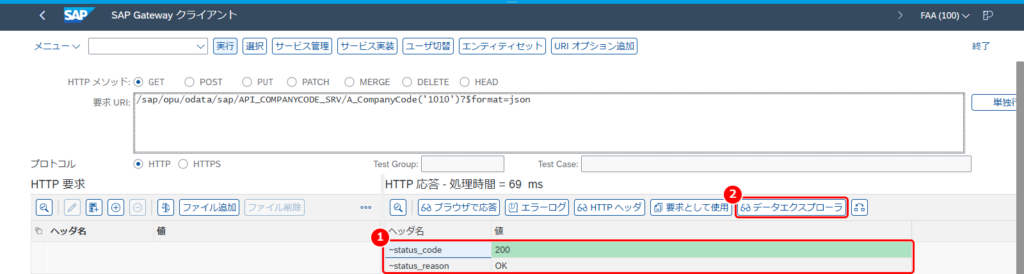

2. 応答を確かめる

右側の「HTTP 応答」に結果が表示されます。

この例では、ステータスコードは 200、理由は OK です。応答の本文の欄は、文字化けして読めないことがあります。本文は、データエクスプローラで見るとよいでしょう。

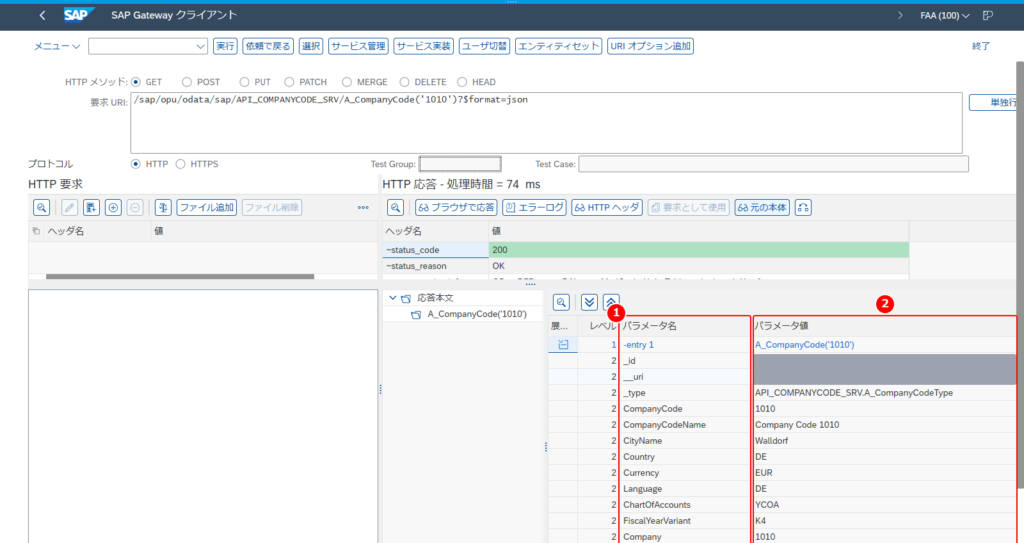

3. データエクスプローラで中身を見る

「データエクスプローラ」を押すと、応答の中身が表で表示されます。

この例では、会社コード 1010 の会社名(Company Code 1010)・市区町村(Walldorf)・通貨(EUR)などが並んでいます。もとの表示に戻すときは「元の本体」を押します。

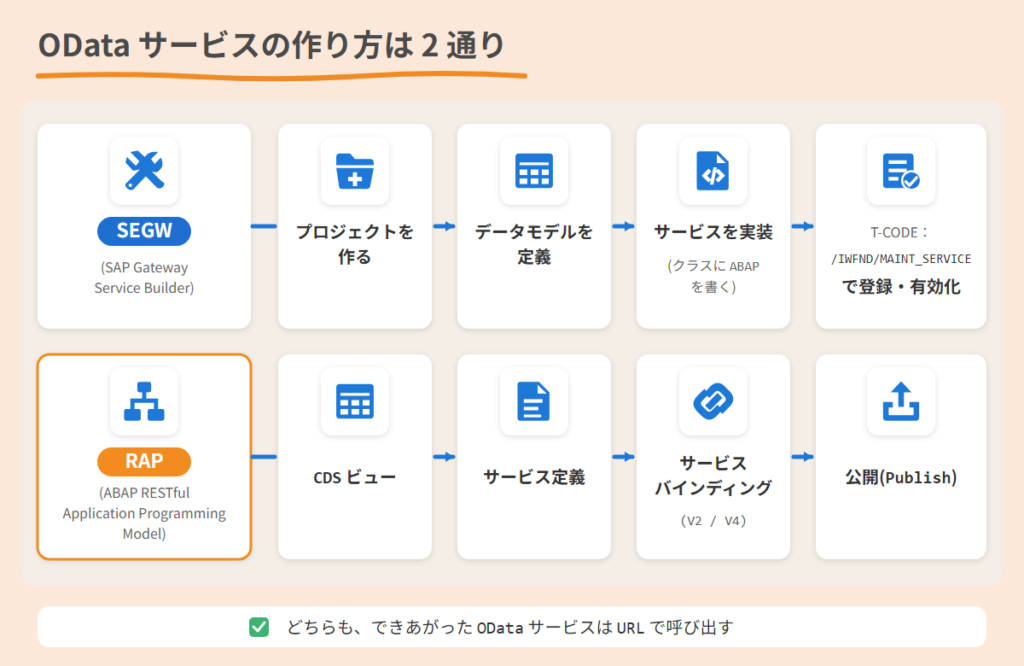

OData サービスの作り方

OData サービスの作り方は、大きく 2 通りあります。

作り方	流れ
SEGW(SAP Gateway Service Builder)	T-CODE：SEGW でプロジェクトを作り、データモデルを定義します。データを返す処理は、生成されたクラス(データプロバイダの拡張クラス、名前の末尾が _DPC_EXT)に ABAP で書きます。できたサービスは T-CODE：/IWFND/MAINT_SERVICE で登録し、有効にします。
RAP(ABAP RESTful Application Programming Model)	ABAP Development Tools(ADT)で、CDS ビューでデータモデルを作り、サービス定義で公開する CDS ビューを決めます。サービスバインディングで V2 / V4 などの種類を選んで有効化し、公開(Publish)します。オンプレミスでは、この公開はそのシステムだけのもので、公開した状態は移送できません。

この記事で使った会社コードのサービスは、SAP が SEGW で作ったものです。システムには、SAP が作ったプロジェクト API_COMPANYCODE と、クラス CL_API_COMPANYCODE_DPC_EXT などがあります。

SAP は、使えるならビジネスサービス(RAP のサービス定義とサービスバインディング)がいちばん将来性があるとしています。また、OData V4 の開発は、SEGW ではなく ADT を使うやり方を強く推奨しています。

RAP で OData サービスを作る手順は、後編の記事で、画面を使って解説しています。

うまくいかないとき

「サービスが見つかりません」と返る

存在しないサービス名を呼んだときや、公開を取り消したサービスを呼んだときは、エラーのコード /IWFND/MED/170 が返ります。

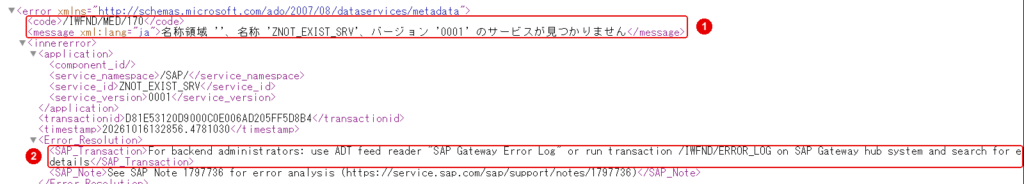

この例では、存在しないサービス名 ZNOT_EXIST_SRV を呼んだので、「名称領域 ”、名称 ‘ZNOT_EXIST_SRV’、バージョン ‘0001’ のサービスが見つかりません」と返りました。② には、T-CODE：/IWFND/ERROR_LOG で上のタイムスタンプの記録を探すよう書かれています。T-CODE：/IWFND/ERROR_LOG は、実行時に起きたエラーの時刻や場所を調べるためのログです。

このエラーが返ったときは、まず外部サービス名の綴りを確かめるとよいでしょう。

400 エラーが返る

キーや $filter の文字の値を ' で囲まないと、ステータスコード 400 のエラーが返ります。

呼び方	返ったメッセージ
A_CompanyCode(1010)	Invalid key predicate type for ‘CompanyCode’. Expected type is ‘Edm.String’
A_CompanyCode?$filter=CompanyCode eq 1010	Invalid parametertype used at function ‘eq’ (Position: 13)

CompanyCode の型は、$metadata では Edm.String(文字)です。文字の値は A_CompanyCode('1010')・CompanyCode eq '1010' のように ' で囲みます。

まとめ

• OData は、URL を送るとデータが返ってくる Web の決まりです。Fiori アプリは OData で SAP のデータを表示・更新します。
• URL は「サービス名 / エンティティセット (キー) ? クエリオプション」の順に読みます。$metadata でデータの形が分かります。
• T-CODE：/IWFND/MAINT_SERVICE でサービスを探し、ブラウザか T-CODE：/IWFND/GW_CLIENT の GET で中身を見られます。
